6fm-150

时间:2018-04-29 16:34点击:







电池结构




规格说明

阳极板及阴极板 阳极板及阴极板是由特种铅钙台金制成的板栅和具有活性的物质构成的。
隔板 隔板采用具有优良的离子导电性以及很好地耐热耐酸性能的特种玻璃纤维制成,在满足上述各种要求的同时能够紧靠极板上的活性物质,防止其脱落,使电池具有较长的循环寿命。另外,可以很好的吸收保持电解液。由于电解液被吸收于极板和隔板中,放电性能不受各种使用方向影响。
排气阀 当电油内压超过额定值时,排气阀自动打开,放出电池内 的气体,恢复原有压力,防止电油破裂。内压正常后,阀 也复原,电池重新处于密封状态。同时兼有防止外部气体 进入电池的作用。
电槽、中盖、上盖 均采用有足够强度的优质ABS台成树脂制成,可以根据客 户需求做符合UL标准的各种阻燃等级的油壳。



电池优点





  • 维护简单

充电时蓄电池内部产生的氧气基本被极板吸收还原成电解液,基本没有电解液减少现象,无需补水,维护简单(但有必要进行定期检查总电压及外观)。



  • 持液性高

电解液完全吸收于AGM隔板中,保持不流动状态,所以 正常的操作情况下,即使侧放也可使用(但不能倒置)。



  • 安全性高

极端充电操作失误引起产生过多的气体,内部压力过高时,自动排出过剩气体,气压达到正常值时安全阀自动闭合,防止电池的破裂。



  • 自放电低

采用高纯度原料及特殊合金生产板栅,把自放电控制在最低,可以长期存储。



  • 寿命长

使用特殊合金配方制造板栅,设计寿命10-15年。正常浮充电产生的气体可以很好地被吸收,所以不会因为电解液的减少出现容量减低现象。



  • 内阻小

电池内阻小,可以保证大电流放电性能优越。



  • 优良的恢复性能

长期深度放电对电池不利,但如果出现这样的情况,只要充电充分,电池不会出现容量降低,很快可以恢复。



  • 经济型

特殊的制造工艺保证正极活性物质不易脱落,寿命长,即使深放电,也有较长的使用寿命,是种很经济的蓄电池。

电池使用范围





GFM-12V系列

测量仪器、太阳能系统、导航航标系统、警报系统、紧急电源、防灾系统设备、办公设备、大中小型UPS电源、通信设备、路灯照明等系统。




GFM-6V系列

测量仪器、太阳能系统、导航航标系统、警报系统、紧急电源、防灾系统设备、办公设备、大中小型UPS电源、通信设备、路灯照明等系统。




GFM-2V系列

大中型UPS电源、程序交换机、医疗器械、发动机启动、通信、消防和保安系统、太阳能发电系统、UPS不间断电源、办公设备、航海设备、控制设备、警报系统、变电所操作及直流电源、仪器、应急灯。

规格参数

型号 额定
电压
(V)
10HR
1.80V/C
5HR
1.75V/C
1HR
1.75V/C
长(mm) 宽(mm) 高(mm) 总高(mm) 参考
重量
(kg)
端子
类型
端子
布局
内阻
(mΩ)
6FM-7 12 6.5 5.6 4.2 151.0 65.0 94.0 100.0 2.50 F1 b 26
6FM-17 12 15.8 13.6 10.2 181.0 77.0 167.0 167.0 5.75 M5 d 14
6FM-24 12 24.0 19.2 14.4 166.0 126.0 174.0 174.0 8.90 M6 d 12
6FM-38 12 38.0 30.4 22.8 198.0 166.0 175.0 175.0 13.5 M6 d 8
6FM-65 12 65.0 52.0 39.0 330.0 173.0 171.0 176.0 22.6 M8 c 7.5
6FM-100 12 100.0 80.0 60.0 329.0 172.0 217.0 222.0 29.0 M8 c 5
6FM-120 12 120.0 96.0 72.0 407.0 173.0 236.0 236.0 36.0 M8 c 4

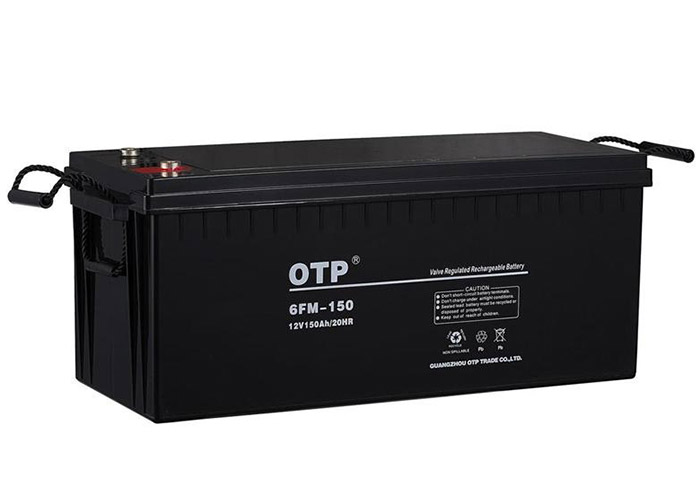

6FM-150 12 150.0 120.0 90.0 532.0 207.0 214.0 219.0 48.5 M8 a 3.5
6FM-200 12 200.0 160.0 120.0 523.0 240.0 225.0 230.0 58.5 M8 a 3
6FM-240 12 220.0 204.0 144.0 520.0 269.0 204.0 208.0 70.2 M8 a 2.2
6FM-280 12 255.0 238.0 168.0 521.0 269.0 220.0 224.0 76.0 M8 a 1.8


型号 额定容量10小时率Ah 标称
电压
(V)
长(mm) 宽(mm) 高(mm) 总高(含端子)(mm) 参考
重量
(kg)
内阻
(mΩ)
端子类型
GFM-100 100 2 171 72 205 229 6.0 1.1 M8
GFM-200 200 2 172 111 329 365 12.9 0.9 M8
GFM-300 300 2 171 151 330 366 17.7 0.5 M8
GFM-400 400 2 210 171 329 363 24.7 0.5 M8
GFM-500 500 2 241 172 331 366 29 0.55 M8
GFM-600 600 2 301 175 331 366 34.6 0.5 M8
GFM-800 800 2 410 176 330 365 49 0.24 M8
GFM-1000 1000 2 475 175 328 365 56.3 0.2 M8
GFM-1500 1500 2 401 351 342 378 93 0.2 M8
GFM-2000 2000 2 491 351 343 383 123 0.12 M8
GFM-3000 3000 2 712 353 341 382 182 0.11 M8


端子布局

端子类型对照表



充电要求



使用温度与有效容量的关系曲线

电池放电容量与放电时间关系曲线



电池的放电特性

自放电特性图
